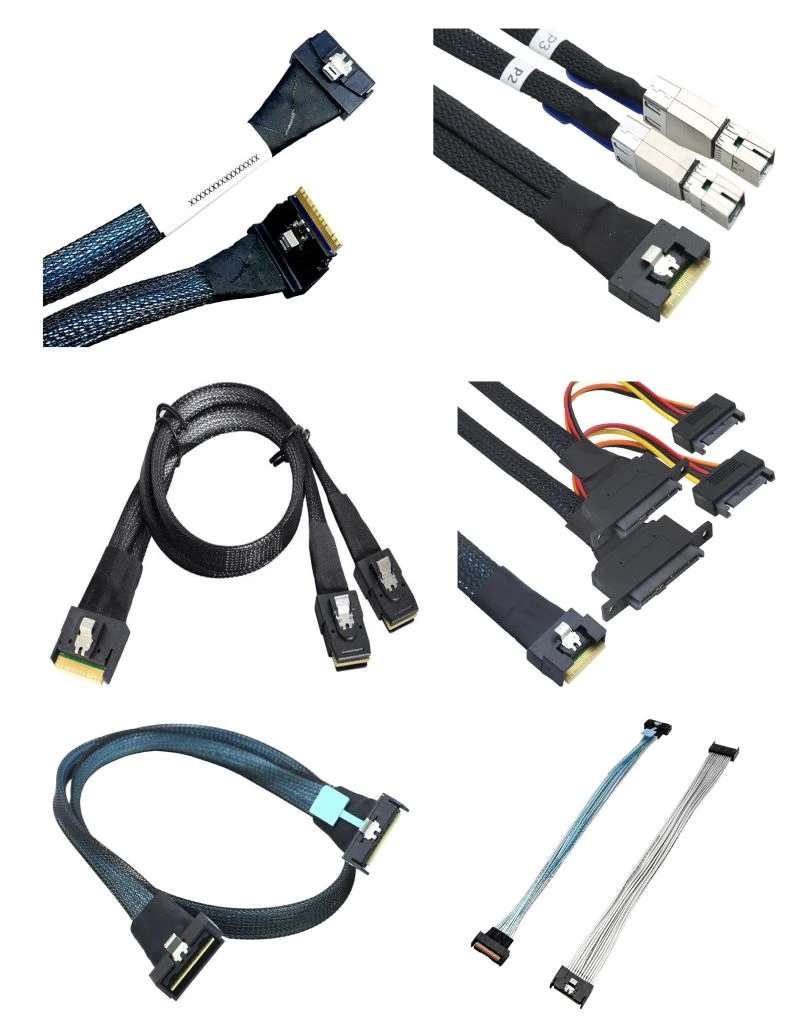

Slim SAS SFF-8654

• תמיכה ב-8 נתיבים (גרסת 74 פינים): עד 8 נתיבים לכל מחבר - 64Gbps (PCIE 4.0 x8) או 180Gbps (SAS-4)
• תמיכה ב-4 נתיבים (גרסת 38 פינים): חיבור קומפקטי 4-נתיבים לניתוב פנימי מוגבל בחלל
• PCIE4.0 + מסוגל SAS-4: 16GT/s (PCIE 4.0) ו-22.5Gbps (SAS-4) עם תאימות לאחור
• Tri-מצב מקורי: נושא פרוטוקולי SAS, SATA ו-NVME על אותו כבל בשימוש עם בקרי מצב Tri-
• גורם צורה קטן: קטן ב-25-35% ממחברי SFF-8643/8644, מה שמאפשר צפיפות יציאות גבוהה
• גרסאות פנימיות (ללא בריח) וחיצוניות (בריח מתכת).: אותה טביעת רגל של מחבר, שמירה שונה
• חם-ניתן לחיבור: תמיכת SAS/SATA/NVME חמה-סטנדרטית במטוסים אחוריים בעלי יכולת

1. 8-נתיבים במחבר דק אחד - כפול את רוחב הפס לכל יציאה
כבלים SFF-8643/8644 מדור קודם מגיעים ל-4 נתיבים (4x). גרסת SFF-8654 74-פינים מספקת 8 נתיבים במחבר קטן ב-30%. יתרון: כבל יחיד נושא כעת PCIE 4.0 x8 (128Gbps) או SAS-4 יציאות רחבות (180Gbps) - מושלם עבור NVME SSDS כפולים- או JBODs חיצוניים בצפיפות גבוהה. עדות: תקן על Broadcom 9600-24i, 9600-16i Tri-Mode HBAs.

2. תמיכת פרוטוקול מעורב - כבל אחד, כל כונן
השתמש באותו כבל עבור כונני SAS HDDS, SATA SSDS ו-NVME U.2/U.3. אין חיבור-מחדש כאשר אתה משנה את טכנולוגיית הכונן. יתרון: פשט את המלאי - מספר חלק אחד עבור כל החיבורים.

3. פנימי או חיצוני - אותה משפחת מחברים
לכבלי SFF-8654 פנימיים יש תפס פלסטיק קטן לניתוב בתוך שרתים. גרסאות חיצוניות מוסיפות תפס מתכת מחוספס, אצבעות EMI ולשונית משיכה. יתרון: אתה יכול להשתמש באותה טביעת רגל של PCB עבור יישומים פנימיים וחיצוניים, רק על ידי בחירת המחבר המתאים. עדות: Dell Power Edge 15G, HPE ProLiant Gen11, Supermicro X13 משתמשים ב-SFF-8654 עבור שניהם.

4. 85אפשרויות Ω עבורPCIE4.0 (16GT/s) שלמות אותות
ניתן לבנות SFF-8654 עם עכבה דיפרנציאלית של 85Ω (מפרט PCIE) או 100Ω (מפרט SAS). עבור מטוסים אחוריים בחיבור ישיר של NVME, כבלי 85Ω שומרים על פתיחת עיניים ב-16GT/s. יתרון: אין אובדן אות או הפחתת שוליים בעת שימוש ב-PCIE 4.0 SSDS.

5. אורך-זוגות תואמים עבורNVMEיתירות יציאה כפולה{{0}
עבור NVME -כפול, עליך לשמור על אורך חשמלי זהה לאורך נתיבים מיותרים. ניתן לבנות כבלי SFF-8654 עם התאמת אורך מדויקת (חותמת זמן או מדידה). יתרון: אין קנס על ביצועים בתצורות פעילות- של יציאות כפולות.

• ספירת נתיבים: 4 נתיבים (38 פינים) או 8 נתיבים (74 פינים)
• סוג כבל: פנימי שטוח/עגול (תפס פלסטיק) או מוגן חיצוני (בריח מתכת)
• עַכָּבָּה: 85Ω (PCIE) או 100Ω (SAS)
• אורך כבל: 0.2 מ' עד 1.5 מ' פנימי; 1 מ' עד 5 מ' נחושת חיצונית; עד 30 מ' חיצוני אופטי פעיל
• כיוון מחברים: תקע ישר, ישר-זווית, או תושבת-אוכף (לוח-ל-לוח)
• חומר ז'קט: PVC (כללי), TPE (גמיש), LSZH (מליאה)
• צֶבַע: שחור, כחול, אפור - מותאם אישית לזיהוי אורך
• משוך לשונית: מורחב (גרסה חיצונית)
• אריזה: סלילים בתפזורת, שקיות אנטי-סטטיות בודדות, קופסאות קמעונאיות

• NVMEמטוס אחורי U.2/U.3 ל-HBA: חבר HBA Tri-Mode HBA לכלוב כונן NVME ישיר-
• SAS-4 JBOD חיצוני: קישור שרת למארז אחסון SAS-4 בעל ביצועים גבוהים
• PCIEהרחבה 4.0/5.0: העברת אות PCIE למארז חיצוני (למשל, GPU על PCIE)

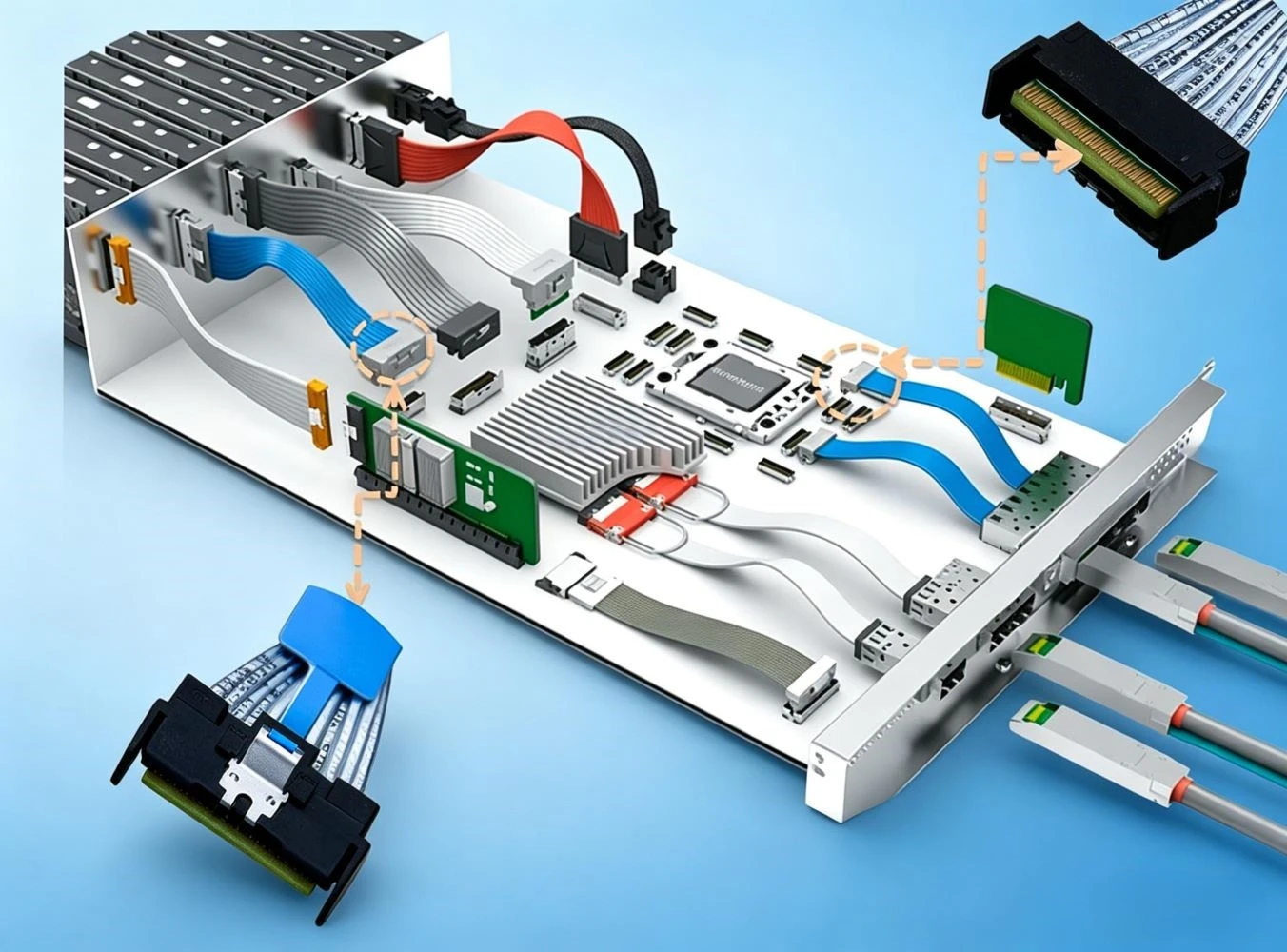

• ניתוב פנימי של שרת-בצפיפות גבוהה: מערכות 1U/2U עם מספר כבלים 8654 בעלי 8 נתיבים
• יֶתֶר צומת אחסון בקנה מידה: מזחלות אחסון OCP עם כבלים פנימיים מסוג SFF-8654 להנעת לוחות
• הרחבה אופטית פעילה: טווח ארוך מאוד (10-30 מ') לבריכות אחסון מופרדות

1. מייק ר., DevOps Hardware בווירג'יניה
"Broad com 9600-24i + 24-משטח אחורי של מפרץ U.3. SFF-8654 משומש עם 8 נתיבים עבור כל מחבר פינים של קבוצת 4 כוננים. 74- מרגיש קטן אבל ננעל באופן חיובי. PCIE 4.0 נסגר במלוא 16GT/s לנתיב. פועל חם{12} באורך מושלם{12}.

2. ג'סי ל., אדריכלית אחסון בטקסס
"מעבדת בדיקות NVME over Fabric. השתמשו בכבלי נחושת חיצוניים של 5 מ' SFF-8654 בין השרת ל-JBOD. מלא 8 נתיבים SAS-4 (22.5Gbps) - ללא שגיאות CRC בריצה של 3 ימים. תפס מתכת קטן יותר מ-SFF-8644 אבל עדיין מרגיש מוצק."

3. Sarah K., שרת OEM בטייוואן
"שרת מדור 11 פנימי. לוח אם SFF-8654 ל-Backplane SFF-8654. תקע זווית ישרה בצד לוח האם פינה אזור DIMM צפוף. הזמנת ייצור המוני של 0.5 מ' שטוח 8 נתיבים - איכות לחיצה עקבית ועכבה."

4.Dave P., Broadcast Storage בניו יורק
"SAN עריכת 8K. בקר למארז הבזק - 20m Active Optical SFF-8654. רץ דרך מגש כבל תקרה עם CAT6 ומסלולי מתח - ללא הפרעות. 8 ב-16GT/s PCIE, רוחב פס מלא להשמעת Avid מרובה זרם."

5.Priya K., HPC Storage בהודו
"מערכת קבצים מקבילית זוהרת. 8-נתיב 8654 המחברת את צמתי הראש לכבלי נחושת NVME target. 3m, גרסת 85Ω עבור PCIE 4.0. רדיוס עיקול קטן מאוד - מתאים בתוך מארז 2U צפוף. עלות פחות מאופטית במרחק זה."

• אמצעי תשלום: כרטיס אשראי או T/T (אופציונלי לסכומים גדולים). ווסטרן יוניון PayPal
• תשלום T/T בדרך כלל תומך בתשלום מקדמה של 100%.
• זמן אספקה: בדרך כלל בתוך 5-10 ימי עבודה לאחר קבלת התשלום.
• מדיניות לדוגמה: דוגמאות זמינות תמיד עבור כל דגם עבור מוצרים סטנדרטיים.
• דוגמאות יכולות להיות מוכנות תוך 3-5 ימי עבודה לאחר קבלת התשלום.
• נמל משלוח: שנזן, סין.
